Типы режищей фаски

CFB Режущая кромка расположена симметрично посередине линейки, шлифовка с обеих сторон.
CF Режущая кромка расположена посередине линейки, шлифовка с одной стороны.
SF Режущая кромка с краю.
SFS Режущая кромка с краю, зубцы заточены на короткой фаске.

Прямые ротационные линейки

Ротационные линейки BOHLERSTRIP в прямом исполнении производятся как в нарезке, так и в бухтах с намоткой по часовой и против часовой стрелки.

Радиальные ротационные линейки

Ротационные изогнутые линейки нужны для радиального применения (N2C / N7C, NNC). Поставляются с намоткой по часовой и против часовой стрелки.

NNC – ротационные линейки без пазов.
N7C – ротационная линейка с коническими пазами.
N2C – ротационная линейка с прямыми пазами.

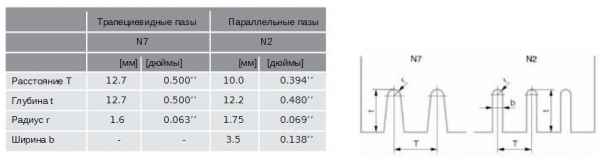

Размер пазов N7C и N2C.

Твёрдость ротационных ножей

Маркировка Степень твердости
тело режущей кромки
TOP 36 34 HRC (-340 HV) 34 HRC (-340 HV)
TOP 40 40 HRC (-390 HV) 40 HRC (-390 HV)
TOP 45 HRC (-450 HV) 45 HRC (-450 HV)
UNIVERSAL 34 HRC (-340 HV) 49 HRC (-500 HV)
UNIVERSAL 60 45 HRC (-450 HV) 49 HRC (-500 HV)

Преимущества

  • Стабильность процесса изготовления ротационных линеек — наш продукт изготовлен из сырья высочайшего качества!
  • Долговечность вырубных штампов — особый метод закалки кромки обеспечивает высокую износостойкость!
  • Сгибаемость прямых и изогнутых ротационных линеек — мы разработали процесс тонкой шлифовки зубьев для всей программы поставки!
  • Сервис и ассортимент — мы постоянно расширяем ассортимент и объёмы складских запасов с учётом запросов клиентов.

BSC – большой зуб – малый зуб

Преимущества

Снижает давление при резке

Свойства
  • Уникальная форма зубца
  • Проникновение в два этапа
Назначение
  • Двойная и тройная стенка
  • Длинные кромки
  • Биговально-режущие штампы
Спецификации

Твердость: TOP 40, UNI 40
Толщина: 4 pt

SFSTE – боковая фаска

Для машин с механическим удалением облоя.

Преимущества

Лучше удерживает обрезки в штампе до механического удаления

Свойства

Без задней фаски

Назначение

Используется для станков с нижним штампом

Спецификации

Твердость: UNIVERSAL
Толщина: 4 pt
Стандарт: 12 tpi ; 8 tpi и 10 tpi по запросу

STC – 20TPI

Преимущества

Улучшенный вид кромки

Свойства
  • Симметричная форма зуба
  • Мелкие остроконечные зубцы
Назначение

Новая альтернатива для микрогофрированного материала

Спецификации

Твердость: UNIVERSAL
Толщина: 4 pt

Honeycomb — HC

Преимущества

Улучшенный вид
Резка против мягкого декеля типа полиуретана

Свойства
  • Плоская вырубка зубчатой сталью против мягкого декеля
  • Агрессивная форма зубца 8 tpi для резки картона сотовой структуры без смятия кромки
Назначение

Сотовая структура часто используется для прочной транспортной упаковки.

Спецификации

Высота: до 4˝ или 101.60 мм
Толщина: 3 pt

Tough-Cut — TOC

Преимущества

Альтернативная заточка зубчиков обеспечивает предельную прочность конструкции

Свойства

Оставляет “защитную кромку” на гофрированном материале

Назначение

Тяжелый сплошной картон на рулонных машинах или тяжелый гофрированный картон на ротационных вырубных штампах

Спецификации

Твердость: UNIVERSAL
Зуб: TOC , 8 tpi
Высота: 24.80–28.80 мм
Толщина: 4 pt, 6 pt

Rotary-wavecut-rule (Рот – Волна)

Преимущества

Легко устанавливается в штамп благодаря не изогнутому телу

Свойства

Изогнутый зубчатый верх над прямым телом

Назначение

Для выраженного волнистого вида кромки вырезанного продукта

Спецификации

Твердость: TOP 36
Кромка: STC , 12 tpi
Волна: 3.5 мм / 5 мм / 7 мм
Толщина: 4 pt
