Назначение анилоксов (растровых валов и гильз) – передача краски на клише в печатной секции флексографских печатных машин или лака в лакировальной секции офсетных печатных машин.

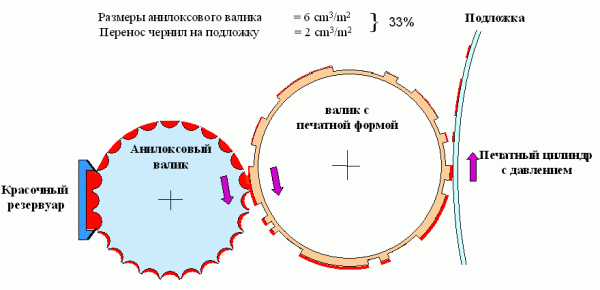

Схема флексографской печати

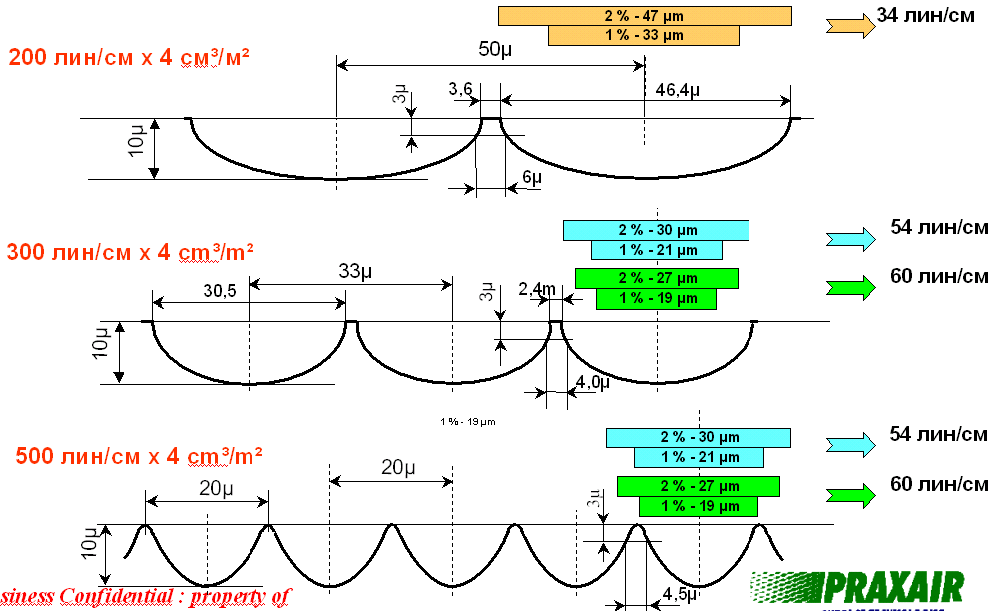

Анилоксы могут быть с хромовым или с керамическим покрытием. Реальный стандарт керамики анилоксов Praxair Surface Technologies – 1% пористость и 1400 HV твёрдость. Керамика всех анилоксов на заводе Praxair в Швейцарии проходит финишную отделку алмазной губкой, которая позволяет снизить неровности поверхности до 1 µ. Впоследствие это позволяет ракелю беспрепятственно скользить по поверхности анилокса и превосходно снимать краску. При этом, керамика всех валов предварительно проходит два этапа шлифовки, грубая и тонкая (полировка).

После гравировки, в обязательном порядке, керамика подвергается специальной обработке, позволяющей закрыть микротрещины и сделать её поверхность более однородной. Стандартная гравировка при любых линиатурах выполняется под углом 60°, что позволяет выполнить большее количество ячеек на единице площади поверхности чем при гравировках, выполненных под углам 45°. Оптимальная форма ячеек анилоксов и чистота обработки их поверхности способствуют наилучшей краскопередаче и делают возможным одинаковый перенос при разных линиатурах, как показано на схеме.

Анилокс в среднем переносит на печатную форму 30% – 60% краски. Из за структуры и шероховатости печатной формы и поверхностного напряжения подложки печатная форма переносит на подложку 46% – 54% краски. Красочный резервуар анилоксового валика и печатной формы обеспечивает баланс в красочной системе после 3-х прогонов. Теоретический перенос краски от анилокса до материала составляет не более 33%.


Программа поставок

1. Керамические растровые валы:

  • Валы практически любых размеров с керамическим покрытием толщиной минимум 200 µ, которое наносится непосредственно на тело вала без каких-либо промежуточных слоёв.
  • Торцы защищена антикорозионной вставкой.
  • Возможно исполнение с никелироваными торцевами кольцами и с никелироваными цапфами.

  • Валы, представляющие собой аллюминиевую трубу, длина рабочей части которых не более 500 мм. При необходимости возможно изготовление валов с длиной рабочеей части до 1200 мм.
  • Очень лёгкие и удобные для эксплуатации и хранения. Устойчивы к краскам на водной основе.
  • Аллюминиевые торцы валиков защищены торцевыми кольцами с цапфами из высоколегированной нержавеющей стали.

  • Валы, представляющие собой аллюминиевую трубу, длина рабочей части которых не более 1200 мм.
  • В торцевой части трубы закреплены стальные вставки с цапфами.
  • Очень лёгкие и удобные для эксплуатации и хранения.
  • Являются альтернативой для дорогостоящих валов с карбоновой основой.
  • Высокоэластичные и очень лёгкие валы для высокоскоростной печати.
  • Основа ваполнена из карбоновых волокон.

Это самые лёгкие валы, которые сегодня успешно применяются для печати гибкой упаковки на флексографских машинах F&K, для печати по салфеткам и по туалетной бумаге на машинах Perini, на листовых оффсетных машинах MAN.

Пример

  • Размер вала 260 x 2350 x 2950 мм
  • Вес вала со стальной основой – 223 кг.
  • Вес вала с карбоновой основой – 60 кг.

2. Керамические растровые гильзы

  • Керамические растровые гильзы практически любых размеров оснащены торцевыми защитными кольцами.
  • Керамика наносится на алюминиевую основу.
  • В состав гильз входит стабилизирующий кевларовый слой, что делает гильзу очень прочной.

3. Виды гравировок

  • Standard 60°
  • Cell engraving 45° (30°)
  • Helical engraving 60° (45°)
  • ART
  • ISF
Виды гравировок

Standard 60°

Гексогональная ячейка с растровам углом 60°. Закрытая ячейка.

Cell engraving 45° (30°)

Гексогональная ячейка с растровым углом 45° (по желанию возможна гравировка с растровам углом 30°). Praxair Surface Technologies рекомендует гравировку с углом 60°, но может изготовть и эти два вида гравировки. Закрытая ячейка.

Helical engraving 60° (45°)

Спиральная гравировка с растровым углом 60° (возможна с растровым углом 45°). Открытая ячейка, спиральный эффект.

АRТ

Обратная гравировка с растровым углом 45°. Открытая ячейка. Ракель скользит по поверхности бугров, а краска переливается между ними, обеспечивая превосходную заливку при печати плашечных изображений. Краскоперенос на 15% выше чем у стандартной гексогональной ячейки.

ТIF

Обратная гравировка с ячейками вытянутой формы с растровым углом 45°. Открытая ячейка. Ракель скользит по поверхности бугров, а краска переливается между ними, обеспечивая превосходную заливку. Краскопередача на 20 – 25% выше чем у стандартной гексогональной ячейки. Рекомендуется для применения в лакировальных секциях офсетных печатных машин.

4. Novaline! Последний шаг в развитии гравировок открытой ячейки!

Лазерные гравировки для анилоксовых валов серии Novaline™

Гравировки цифровой точности для высококачественной флексографической печати.

Гравировки Novaline – это новая серия гравировок на основе технологии гравирования ячеек открытой структуры, представленной компанией Praxair более 10 лет тому назад гравировками ART™ и REV™.

Серия гравировок Novaline – это новейшие лазерные технологии, где лазерный луч отражается и модулируется на высокой скорости для создания цифрового описания каждой ячейки.

Преимущества Novaline

  • Точный цифровой контроль формы ячейки обеспечивает непревзойденную точность воспроизведения любых гравировок
  • Идеально гладкая поверхность ячейки улучшает перенос краски из ячейки и облегчает ее очистку
  • Повышенная износостойкость, благодаря высочайшему качеству обработки поверхности ячеек
  • Более гладкие и правильно расположенные перегородки ячеек обеспечивают оптимальный контакт с ракельным ножом, тем самым снижая вероятность полошения вала
  • Значительно более высокий коэффициент раскрываемость/глубина по сравнению с традиционными 60-градусными гравировками
  • Улучшенное вытекание краски/очистка ячейки и пониженная вероятность фантомов
  • Максимально возможный объем ячеек увеличен на 20-40% для каждой линиатуры в зависимости от типа гравировки Novaline
  • Позволяет использовать анилокс более высокой линиатуры для заданного объема ячеек, улучшая разрешение печати без ущерба для ее качества
Высококачест-венная печать Бумажная упаковка Гофрокартон Этикетка Офсет, лакирование
Универсальное применение Nova™ Silver UV™ Gold ART™ Gold
Высококачест-венная печать Nova™ Gold UV™ Gold ART™ Gold

С чего начать: Свяжитесь с нами прямо сейчас!

Попросите технического эксперта компании ITRACO порекомендовать наилучшую гравировку для вашего применения.

Позвоните в ближайшее отделение или отправьте нам e-mail по адресу: russia@itraco.ru

Лазерная гравировка для анилоксовых валов UV™ Gold

Гравировка цифровой точности для высококачественной высоколиниатурной печати без разбрызгивания краски.

UV GoldВот уже почти 30 лет с момента представления на рынке своего первого гравированного керамического анилоксового вала, компания Praxair прокладывает путь техническим инновациям. Более 10 лет тому назад компания Praxair, представив на рынке гравировки ART™ и REV™, сделала прорыв в развитии технологии открытой структуры.

Свой многолетний опыт компания Praxair использовала при производстве анилоксов для высококачественной печати УФ красками.

Увеличьте объем нанесения краски

Вы стремитесь достигнуть большего краскопереноса при минимальном растискивании растровых точек и при печати текста или плашек УФ красками? Высоколиниатурные анилоксовые валы повышенного объема с гравировкой UV Gold — наилучшее решение.

Избавьтесь от разбрызгивания краски

Гравировка Praxair UV Gold позволяет производить высококачественную печать без разбрызгивания краски, что часто является проблемой при использовании валов с традиционной 60-градусной гравировкой.

С легкостью достигайте своих целей

Сочетайте новаторскую гравировку UV Gold с превосходным износостойким и плотным керамическим покрытием Praxair и вы сможете печать так, как не могли раньше.

Простота чистки

Дополнительное преимущество гравировки UV Gold – это упрощение очистки вала, поскольку здесь нет глубоких ячеек, которые бы забивались краской, лаком или клеем. Уникальная неглубокая структура ячейки и гладкая поверхность гравировки обеспечивают быстроту и простоту чистки любыми стандартными методами.

Преимущества лазерной гравировки UV Gold

  • Высокие линиатуры и высокие объемы — до 30% выше, чем с традиционными 60-градусными гравировками
  • Для достижения одинаковой плотности печати требуется гравировка на 30% менее глубокая, чем со стандартными гравировками
  • Значение контраста выше, чем с традиционными гравировками
  • Уменьшение вероятности фантомов и радиальных линий на анилоксах
  • Расширенные возможности анилоксового вала позволяют сократить парк растровых валов
  • Валики дольше остаются чистыми, сокращая простои и увеличивая производительность

Спроектирована специально для флексографской печати УФ красками

Гравировка UV Gold предназначена специально для флексографской печати по любым материалам, где используются UV- краски:

  • Алюминий
  • Пленка
  • Бумажная упаковка
  • Самоклеящиеся материалы

С чего начать: Свяжитесь с нами прямо сейчас!

Попросите технического эксперта компании ITRACO порекомендовать наилучшую гравировку.

Лазерная гравировка для анилоксовых валов Nova™ Silver

Гравировка цифровой точности для печати плашек, растра и текста с высокой оптической плотностью.

Универсального применения для высококачественной печати

Вот уже почти 30 лет с момента представления на рынке своего первого гравированного керамического анилоксового вала, компания Praxair прокладывает путь техническим инновациям. Более 10 лет тому назад компания Praxair, представив на рынке гравировки ART™ и REV™, сделала прорыв в развитии технологии открытой структуры.

Теперь для высококачественной печати по гибкой упаковке, бумаге и гофрированному картону предлагается гравировка Nova Silver.

Если вы стремитесь производить качественную печать с повышенными линиатурами и объемами, то гравировки Praxair Nova Silver — прекрасный выбор.

Проверенная долговечность при тяжелых условиях печати

Сочетайте новаторскую гравировку Nova Silver с превосходным износостойким и плотным керамическим покрытием Praxair — и вы сможете печать так, как не могли раньше.

Простота чистки

Дополнительное преимущество гравировки Nova Silver – это упрощение очистки вала, поскольку здесь нет глубоких ячеек, которые бы забивались краской, лаком или клеем. Уникальная неглубокая структура ячейки и гладкая поверхность гравировки обеспечивают быстроту и простоту чистки любыми стандартными методами.

Преимущества лазерной гравировки Nova Silver

  • Высокие линиатуры растра и высокие объемы переноса — до 30% выше, чем с традиционными 60-градусными гравировками
  • Для достижения одинаковой плотности печати требуется гравировка на 20% менее глубокая, чем у стандартных гравировок
  • Добейтесь увеличения оптической плотности растра, текста или плашек при минимальном растискивании
  • Значительное уменьшение вероятности фантомов и радиальных линий на анилоксах
  • Расширенные возможности анилоксового вала позволяют сократить парк растровых валов
  • Валики дольше остаются чистыми, что сокращает простои и увеличивает производительность

Спроектирована специально для флексографской печати

Гравировка Nova Silver предназначена специально для высококачественной флексографской печати по упаковкe

  • Гибкая упаковка
  • Бумажная упаковка
  • Высококачественная упаковка из гофрокартона

Как начать: Свяжитесь с нами прямо сейчас!

Попросите технического эксперта компании ITRACO порекомендовать наилучшую гравировку для вашего применения.

Позвоните в ближайшее отделение или отправьте нам e-mail по адресу: russia@itraco.ru

Лазерная гравировка для анилоксовых валов Nova™ Gold

Гравировка цифровой точности для высокоскоростной печати с высокой оптической плотностью.

Увеличьте краскоперенос с гравировкой Nova Gold

Вот уже почти 30 лет с момента представления на рынке своего первого гравированного керамического анилоксового вала, компания Praxair прокладывает путь техническим инновациям. Более 10 лет тому назад компания Praxair, представив на рынке гравировки ART™ и REV™, сделала прорыв в развитии технологии открытой структуры.

Новая гравировка Nova Gold делает возможным увеличить объем переносимой краски растровыми валами с линиатурами от 200 до 500 линий/см.

Если вы стремитесь производить качественную печать повышенной оптической плотности, то гравировка Praxair Nova Gold — наилучшее решение для печати растра и текста.

Проверенная долговечность при тяжелых условиях печати

Сочетая новаторскую гравировку Nova Gold с превосходным износостойким и плотным керамическим покрытием Praxair, вы сможете печать так, как не могли раньше.

Простота чистки

Гравировка Nova Gold упрощает очистку вала, поскольку здесь нет глубоких ячеек, которые бы забивались краской, лаком или клеем. Уникальная неглубокая структура ячейки и гладкая поверхность гравировки обеспечивают быстроту и простоту чистки любыми стандартными методами.

Преимущества лазерной гравировки Nova Gold

  • Высокие линиатуры растра и высокие объемы переноса — до 30% выше, чем с традиционными 60-градусными гравировками
  • Для достижения одинаковой плотности печати требуется гравировка на 20% менее глубокая, чем со стандартными гравировками
  • Печатайте растр и текст/шрифт одновременно с минимальным растискиванием — точки круглые с хорошо очерченными, четкими кромками
  • Значение контраста выше, чем с традиционными гравировками
  • Добейтесь увеличения оптической плотности растра, текста или плашек при минимальном растискивании
  • Уменьшение вероятности фантомов и радиальных линий на анилоксах
  • Расширенные возможности анилоксового вала позволяют сократить парк растровых валов
  • Валики дольше остаются чистыми, а ячейки открытыми, что сокращает простои и упрощает обслуживание и чистку

Спроектирована специально для флексографской печати

Гравировка Nova Gold предназначена специально для высококачественной флексографской печати по упаковке

  • Высоколиниатурная печать гибкой упаковки
  • Высоколиниатурная печать бумажной упаковки
  • Высоколиниатурная печать по гофрокартону

Как начать: Свяжитесь с нами прямо сейчас!

Попросите технического эксперта компании Итрако порекомендовать наилучшую гравировку для вашего применения.

Позвоните в ближайшее отделение или отправьте нам e-mail по адресу: russia@itraco.ru

Лазерные гравировки для анилоксовых валов ART™ Gold

Гравировки цифровой точности для высококачественного лакирования.

Вот уже почти 30 лет, с момента представления на рынке своего первого гравированного керамического анилоксового вала, компания Praxair стремится к техническим инновациям. Настоящим прорывом в развитии гравирования стали структуры с открытой ячейкой ART™ и REV™, представленные более 10 лет тому назад.

Рынок печатной продукции непрерывно повышает требования к выпускаемой продукции и сегодня они как никогда высоки. Используя свой десятилетний опыт, компания Praxair разработала новую ART Gold-гравировку керамического покрытия для увеличения объема нанесения краски и лака до 25 и 30 см³/м², таким образом значительно увеличив фактический объем ячеек по сравнению с анилоксовыми валами с 60-градусными ячейками.

Отличительные особенности ART Gold-гравировки

Уменьшенная глубина гравировки обеспечивает идеальное и равномерное нанесение краски.

При разработке ART Gold-гравировки, компания Praxair взяла за основу объем передаваемой краски красочными офсетными валами. Офсетные красочные валы не имеют гравировки, краска раскатывается на валах, позволяя получить равномерную красочную пленку, что обеспечивает максимально точный перенос.

ART Gold-гравировка позволяет обеспечить равномерность переноса краски сопоставимую с качеством ее переноса в офсетной печати. Это эффект достигается за счет малой глубины и, в тоже время, большого объема ячеек анилоксового вала.

С легкостью преодолевайте сложности с нанесением лака.

Анилоксовые валы с ART Gold-гравировкой позволяют решать все существующие проблемы с нанесением лака, включая нестандартные задачи, предъявляемыми рынком полиграфической продукции.

Преимущества лазерных гравировок ART Gold

  • Исключительно равномерные и укрывистые плашки
  • Оптимальная толщина красочных пленок и покрытий
  • Инновационная гравировка для комбинированных изображений
  • Оптимизированная геометрия для быстрой и легкой очистки, и повышенной производительности
  • Улучшенный перенос и работа с высоковязкими материалами

Простота чистки

Дополнительным преимуществом анилоксовые валы с ART Gold-гравировкой является то, что они очень просто очищаются, поскольку не имеют глубоких ячеек, которые забиваются краской или лаком.

* Praxair, Flowing Airstream Design, Novaline и ART Gold являются торговыми марками или зарегистрированными торговыми марками компании Praxair Technology, Inc в Соединенных Штатах и/или других странах. Прочие использованные здесь торговые марки являются зарегистрированными торговыми марками соответствующих владельцев.

Содержащаяся здесь информация предлагается технически квалифицированному персоналу на усмотрение и риск без какого-либо рода гарантии.
